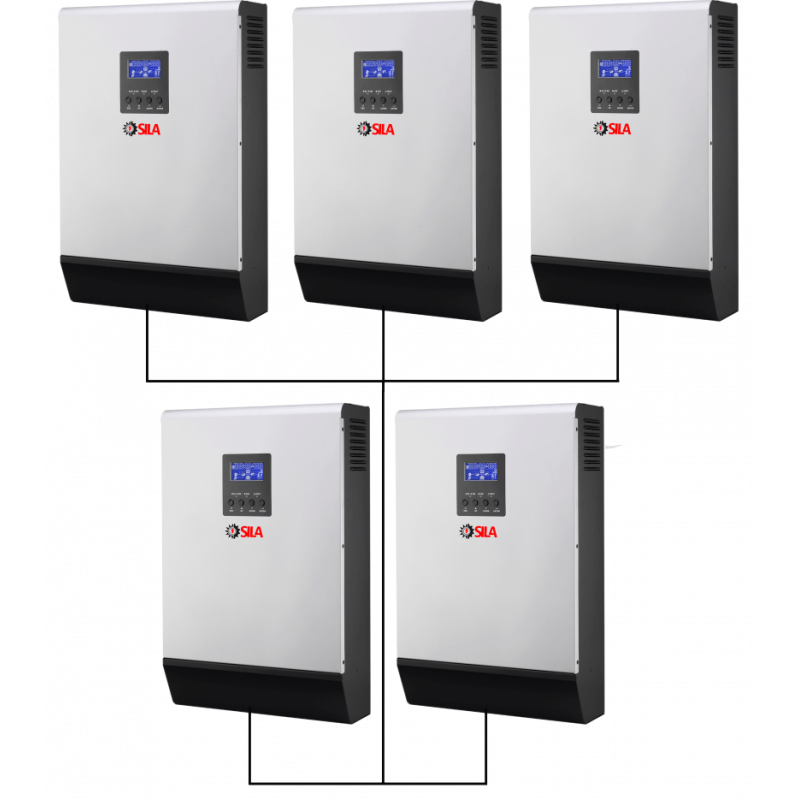

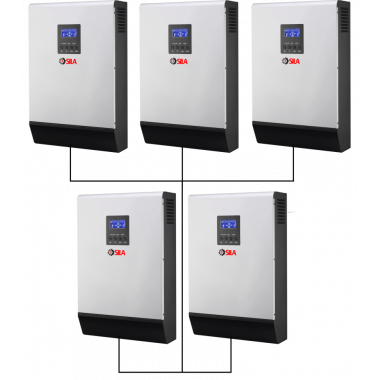

Система инверторов SILA-M 20кВт

Система инверторов SILA-M 20кВт это система состоящая из трех параллельно подключенных инверторов SILA 5000M обладающая всеми характеристиками инвероров SILA 5000M и рабочей мощностью 20 кВт.

Особенности:

• Чистая синусоида на выходе
• Микропроцессорное управление
• Встроенный контроллер заряда
• Несколько режимов работы: параллельно с сетью, автономно, параллельно с сетью в режиме резервного источника питания
• Большой жидкокристаллический дисплей отображает всю основную информацию о работе системы солнечного электроснабжения
• Возможность соединения с компьютером для настройки и мониторинга работы системы электроснабжения
• Регулировка зарядного тока
• Настройка нижнего и верхнего парога зарядки аккумуляторов
• Выход для управления внешними устройствами ( такими как генераторы )

Технические характеристики Параметры Инвертора Параметры заряда от сети Параметры заряда от солнечных батарей Параметры заряда от сети и солнечных батарей Параметры сети Прочие характеристики

Модель	SILA-M 20KW
Тип устройства	Бестрансформаторный
Мощность	25000ВА / 20000Вт
Входное напряжение	48 В
Коммуникационный порт	USB
Форма выходного сигнала	Чистый синус
Встроенный контроллер заряда	MPPT
Выходное напряжение	230В +-5%
Частота	50 гц
КПД	93%
Защита от перегрузки	110-150% - 10 с , >,150% - 5 с
Пиковая мощность	40 000 Вт ( <, 5 сек )
Номинальное входное напряжение DC	48 В
Собственное потребление	5 А / 250 Вт
Ток заряда	50 - 250 А ( Задается программно )
Максимальное напряжение аккумуляторов	58,4
Напряжение аккумуляторов в буферном режиме	54
Максимальная мощность солнечных батарей	15 000 Вт
Ток заряда	50 - 300 А ( задается программно )
Номинальное напряжение аккумуляторов	48 В
Нижний и верхний пороги напряжения аккумуляторов	задаются программно
Максимальное напряжение солнечных батарей	145 В ( на каждый инвертор )
Диапазон рабочего напряжения солнечных батарей	60~115 В ( для каждого инвертора )
Максимальнная сила тока	550 А
Сила тока ( по умолчанию )	250 А
Форма входного сигнала	Чистый синус ( сеть или генератор )
Номинальное входное напряжение	230В +-5%
Допустимое значение входного напряжения	90~280VAC (Обычный режим), 170~280VAC (UPS режим)
Температура хранения, С	от -15˚С до +60˚
Рабочая температура, С	от 0˚С до - 55˚
Влажность	20~90%
Габариты, мм	120 х 295 х 468 ( каждый инвертор )
Вес нетто, кг	70

Характеристиги генератора

В режиме ИБП: Обычный режим

Коэффициент нелинейных искажений THD	<, 10%
Диапазон напряжения	180 - 270 В
Крес- фактор	<, 1.6
Максимальное напряжение	<, 380 В
Частота	45 - 63 Гц
Биение частоты	<, 0.3 Гц / сек
Коэффициент нелинейных искажений THD	<, 30%
Диапазон напряжения	100 - 270 В
Крест-фактор	<, 1.6
Максимальное напряжение	<, 380 В
Частота	45 - 63 Гц
Биение частоты	<, 0.3 Гц / сек

Если на выходе генератора модифицированный синус, то уровень заполнения должен быть выше 60%

Инверторный генератор предпочтительнее обычного в виду лучших характеристик выходного сигнала.

Если параметры выходного сигнала генератора не удовлетворяют условиям, тогда тогда инвертор не будет его использовать.
