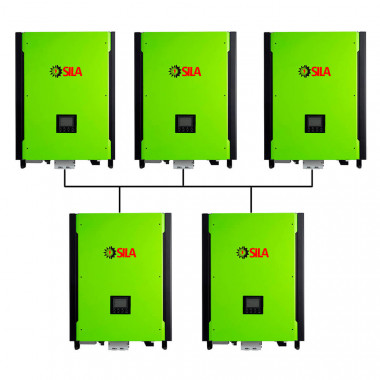

Система трехфазных инверторов SILA PRO 50кВт

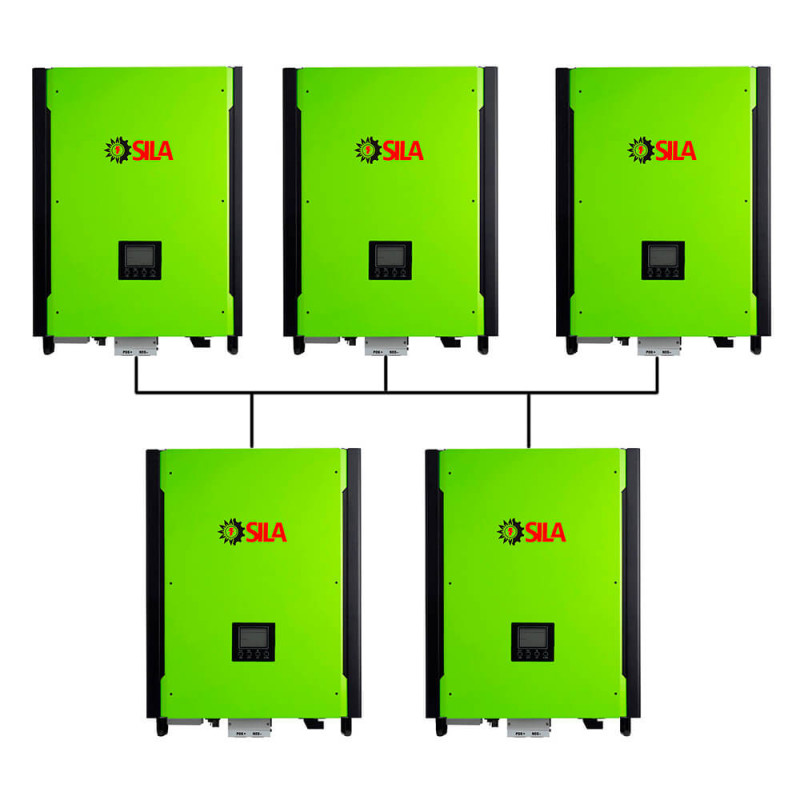

Система трехфазных инверторов SILA PRO 50кВт это система состоящая из пяти параллельно подключенных инверторов SILA Pro 10000MH обладающая всеми характеристиками инвероров SILA Pro 10000MH и рабочей мощностью 50 кВт.

Система трехфазных инверторов SILA PRO 50кВт это уникальное устройство три в одном:

• Во-первых это MPPT контроллер заряда
• Во-вторый Сетевой инвертор
• В третьих Автономный инвертор с возможностью выбора приоритетов зарядки и нагрузки.

В последнее время все больше солнечных фотоэлектрических установок работают в домах и на объектах, подключенных к сетям централизованного электроснабжения. Российские реалии требуют обеспечения резервного электроснабжения на время перерывов в электроснабжении от сетей, поэтому обычные сетевые фотоэлектрические инверторы не решают задачу в комплексе - все равно требуетсябатарейный инвертор, желательно с возможностью предоставления приоритета питания нагрузки от солнечных батарей.

Специально для решения задачи максимального использования энергии от солнечных батарей с одновременным обеспечением резервного электроснабжения в домах, подключенных к сетям централизованного электроснабжения, разработан гибридный аккумуляторно-сетевой солнечный инвертор.

Такой гибридный инвертор помогает оптимизировать выработку электроэнергии солнечными батареями путем сохранения ее излишков в аккумуляторах. Как известно, один из вопросов, который россиянам требуется решать при эксплуатации сетевого фотоэлектрического инвертора, это запрет отдачи энергии в сеть общего пользования. Это связано с тем, что на настоящий момент почти все однофазные счетчики посчитают отданную вами в сеть как потребленную, и вам за нее придется еще и заплатить. Чтобы регулировать отдачу энергии в сеть, нужно доустанавливать в систему батарейный инвертор с возможностью запрета передачи излишков энергии в сеть.

С инвертором Infini Hybrid эта задача решается легко. Во-первых, в первую очередь от солнечных батарей питаются потребители, подключенные к выходу 'Load'. Если они не потребляют всю энергию от СБ, начинают заряжаться аккумуляторы. И только после заряда АБ идет передача излишков на вход инвертора. Если у вас есть еще потребители между счетчиком и инверторов, то энергия пойдет на их питание. Если же нет - то уйдет в сеть. Если ваш счетчик считает отданное как потребленное, то можно запретить отдачу излишков энергии на вход инвертора путем выбора параметров и режимов работы инвертора (см ниже, режим off-grid). Обычно такой запрет также активизируется при работе данного инвертора от генератора в полностью автономной системе. По умолчанию в инверторе активирована отдача излишков электроэнергии на вход.

Использование такой технологии, по заявлениям производителя, позволяет использовать до 70% солнечной энергии для собственных нужд. Чем больше собственное потребление, тем более независимым от местных энергосетей (от их сервиса и цен за услуги и электроэнергию) становится домовладелец.

При наличии сети, этот инвертор работает как обычный сетевой фотоэлектрический инвертор и подмешивает энергию от СБ в общую сеть дома. Одновременно СБ заряжают аккумуляторы. Нагрузка в этом режиме подключена через внутренние реле к общей сети.

При пропадании напряжения в сети инвертор переключается на автономную работу, т.е. начинает питать потребителей, подключенных к терминалам Load от солнечных батарей и от аккумуляторов. При этом энергию от СБ используется в первую очередь, и только при недостатке энергии от СБ используется энергию от аккумуляторной батареи. Излишки энергии от СБ идут на заряд АБ. Режимы работы проиллюстрированы на рисунке.

Инвертор имеет функцию слежения за точкой максимальной мощности солнечной батареи, 3-х стадийное зарядное устройство для аккумуляторов, большой жидкокристаллический дисплей с продвинутой индикацией режима работы и основных параметров системы солнечного электроснабжения.

Особенности:

• Чистая синусоида на выходе
• Три фазы
• Микропроцессорное управление
• Встроенное слежение за точной максимальной мощности (ТММ) солнечной батареи (MPPT) - 2шт
• Несколько режимов работы: параллельно с сетью, автономно, параллельно с сетью в режиме резервного источника
• Большой жидкокристаллический дисплей отображает всю основную информацию о работе системы солнечного электроснабжения
• Возможности для соединения с компьютером для мониторинга работы системы электроснабжения
• Регулировка зарядного тока до максимум 200А
• Функция удаленного ( через интернет ) мониторинга и управления
• Функция мониторинга через сотовую сеть
• Функция параллельного подключения до 6 устройств ( встроенная )

Основные режимы:

Grid-tie (соединенный с сетью) . В этом режиме инвертор работает как обычный сетевой фотоэлектрический инвертор. Аккумуляторные батареи в этом режиме не требуются.

Grid-tie with backup (соединенный с сетью с резервирование). В этом режиме инвертор работает как сетевой фотоэлектрический инвертор, но сохраняет работоспособность при пропадании сети за счет подключения в работу аккумуляторов. Излишки энергии от солнечных батарей, не потребленные аккумуляторами на заряд и нагрузкой, направляются в сеть.

Off-grid (автономный). В этом режиме инвертор работает как без отдачи энергии в сеть. Сохраняется возможность заряда аккумуляторов и питания нагрузки от сети или генератора.

Для каждого режима есть несколько профилей приоритета для питания нагрузки и заряда аккумуляторов.

Индикация инвертора:

Инвертор имеет большой и информативный жидкокристаллический дисплей.

Коммуникации:

Инвертор соединяется с компьютером при помощи бесплатного программного обеспечения, которое идет в комплекте поставки инвертора на компакт диске. ПО работает под управление различных операционных систем - Windows, MacOS, Linux. А так же в данной модели доступна функции удаленного ( через интернет ) мониторинга и управления и функция мониторинга через сотовую сеть .

Общие параметры: В режиме сетевого инвертора Входные характеристики солнечных батарей Выходная сеть Эффективность В режиме автономного инвертора AC Вход Входные характеристики солнечных батарей Выходные характеристики в режиме работы от аккумуляторов В режиме гибридного инвертора Входные характеристики солнечных батарей АС Выход AC Вход Выходные характеристики в режиме работы от аккумуляторов Аккумуляторы Размеры,вес:

Модель	Система трехфазных инверторов SILA PRO 50кВт
Тип устройства	Бестрансформаторный
Количество фаз	Три
Мощность	50 000 Вт
Пиковая мощность	100 000 Вт ( не более 5 сек )
Максимальная мощность солнечных батарей	74 250 Ватт
Номинальная выходная мощность	50 000 Ватт
Максимальная мощность заряда	48 000 Вт
Порты коммуникации	RS-232/USB and CAN Interface
Функция удаленного управления и мониторинга ( SNMP Card дополнительно )	Есть
Функция мониторинга через сотовую сеть (GPRS Card дополнительно )	Есть
Параллельное подключение	Да
Номинальное / Максимальное напряжение	720 В (DС) / 900 В (DС)
Минимальное напряжение	320 В
Диапазон работы MPPT контроллера	400 - 800 В
Количество MPPT контроллеров	2 / 2 x 18,6 A
Номинальное выходное напряжение	230 В (АС) (P-N) на фазу
Диапазон выходного напряжения	170 - 280 В (АС) (P-P) на фазу
Номинальная сила тока на выходе	14,5 А на фазу
Кооффициент мощности	>, 0,99
Максимальный коэффициент преобразования (DС/AC)	96%
Минимальное напряжение	120-140 В (АС) на фазу
Диапазон входного напряжения	170 -280 В (АС) на фазу
Максимальный входной ток	40 А
Максимальное напряжение DC	900 В
Диапазон работы MPPT контроллера	400 - 800 В
Количество MPPT контроллеров	2 / 2 x 18,6 A
Номинальное выходное напряжение	230 В(АС) (P-N) / 400 В(АС) (P-P)
Форма выходного сигнала	Чистый синус
Максимальный коэффициент преобразования (DС/AC)	91%
Номинальное / Максимальное напряжение	720 В (DС) / 900 В (DС)
Минимальное напряжение	320 В
Диапазон работы MPPT контроллера	400 - 800 В
Количество MPPT контроллеров	2 / 2 x 18,6 A
Номинальное выходное напряжение	230 В(АС) (P-N) / 400 В(АС) (P-P)
Диапазон входного напряжения	184 - 264,5 В (АС) на фазу
Максимальный входной ток	14,5 на фазу
Минимальное напряжение	120-140 В (АС) на фазу
Диапазон входного напряжения	170 -280 В (АС) на фазу
Максимальный входной ток	40 А
Номинальное выходное напряжение	230 В(АС) (однофазный режим) / 400 В(АС) (трехфазный режим)
Максимальный коэффициент преобразования (DС/AC)	91%
Номинальное напряжение	48 В
Максимальный ток заряда	50 - 1000А ( 300А по умолчанию )
Длина	500 мм
Высота	622мм
Ширина	167,5 мм
Вес	225 кг
